處理粉塵的各種除塵器的工作原理

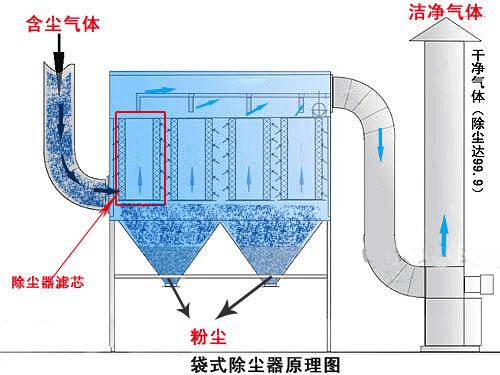

布袋除塵器
布袋除塵器的工作原理如下：含塵氣體由下部敞開式法蘭進入過濾室，較粗顆粒直接落入灰倉，含塵氣體經濾袋過濾，粉塵阻留于袋表，凈氣經袋口到凈氣室，由風機排入大氣。當濾袋外表的粉塵不時增加，程控儀開端工作，逐一開啟脈沖閥，使緊縮空氣經過噴口對濾袋停止噴吹清灰，使濾袋忽然收縮，在反向氣流的作用下，賦予袋表的粉塵疾速脫離濾袋落入灰倉，粉塵由卸灰閥排出。
脈沖除塵器
脈沖除塵器主要由上箱體、中箱體、灰斗、進風均流管、支架濾袋及噴吹安裝、卸灰安裝等組成。含塵氣體從除塵器的進風均流管進入各分室灰斗，并在灰斗導流安裝的導流下，大顆粒的粉塵被別離，直接落入灰斗，而較細粉塵平均地進入中部箱體而吸附在濾袋的表面面上，潔凈氣體透過濾袋進入上箱體，并經各離線閥和排風管排入大氣。隨著過濾工況的停止，濾袋上的粉塵越積越多，當設備阻力到達限定的阻力值（普通設定為1500Pa）時，由清灰控制安裝按差壓設定值或清灰時間設定值自動關閉一室離線閥后，按設定程序翻開電控脈沖閥，停止停風噴吹，應用緊縮空氣霎時噴吹使濾袋內壓力聚增，將濾袋上的粉塵停止抖落（即便粘細粉塵亦能較徹底地清灰）至灰斗中，由排灰機構排出。
旋風除塵器
旋風除塵器加設旁路后其工作原理是含塵氣體從進口處切向進入，氣流在取得旋轉運動的同時，氣流上、下分開構成雙旋蝸運動，粉塵在雙旋蝸分界處產生激烈的別離作用，較粗的粉塵顆粒隨下旋蝸氣流別離至外壁，其中局部粉塵由旁路別離室中部洞口引出，余下的粉塵由向下氣流帶人灰斗。上旋蝸氣流對細顆粒粉塵有匯集作用，從而進步除塵效率。這局部較細的粉塵顆粒，由上旋蝸氣流帶向上部，在頂蓋下構成激烈旋轉的上粉塵環，并與上旋蝸氣流一同進入旁路別離室上部洞口，經回風口引入錐體內與內部氣流集合，凈化后的氣體由排氣管排出，別離出的粉塵進入料斗。
靜電除塵器
含塵氣體從設備頂部進風口進入設備后，以高速經過旋風別離器，使含塵氣體沿軸線調整螺旋向下旋轉，應用向心力，除掉較粗顆粒的粉塵，有效地控制了進入電場的初始含塵濃度。然后，氣體經下灰斗進入電場工作，由于下灰斗截面積大于內管截積數倍，依據旋轉矩不變?cè)恚瑥较蝻L(fēng)速和軸向風速急劇降低產生零速界面而使內管中的重顆粒粉塵沉降于下灰斗內，降低了進入電場的粉塵濃度，低濃度含塵氣體經電收塵而凝聚在陰陽極板上，經清灰振打而將搜集的粉塵由鎖風排灰安裝保送走。為了避免內管旋風和電場極板振打后在下灰斗內構成的二次揚塵，特在下灰斗中設置了隔離錐。
運用范圍水泥、化肥、等行業各種磨機，破碎點下料口，包裝機及烘干機和各種相相似的分散源處置。
濾筒除塵器
設備在系統主風機的作用下，含塵氣體從除塵器下部的進風口進入除塵器底部的氣箱內停止含塵氣體的預處置，然后從底部進入到上箱體的各除塵室內；粉塵吸附在濾筒的表面面上，過濾后的潔凈氣體透過濾筒進入上箱體的凈氣腔并聚集至出風口排出。
隨著過濾工況持續，積聚在濾筒表面面上的粉塵將越積越多，相應就會增加設備的運轉阻力，為了保證系統的正常運轉，除塵器阻力的上限應維持在1400～1600Pa范圍內，當超越此限定范圍，應由PLC脈沖自動控制器經過定阻或定時發出指令，停止三狀態清灰。
該濾筒式除塵器的清灰過程是先切斷某一室的凈氣出口通道，使該室處于氣流靜止?fàn)顟B(tài)，然后停止緊縮空氣脈沖反吹清灰，清灰后再經若干秒鐘時間的自然沉降后，再翻開該室的凈氣出口通道，不但清灰徹底、還防止了噴吹清灰產生的粉塵二次吸附，如此逐室循環清灰。
單機除塵器
單機除塵器工作原理：含塵氣體進入箱體內，由扁布袋過濾器停止過濾，粉塵被阻留在濾袋表面面，已凈化的氣體經過濾袋進入風機，由風機吸入直接排出，隨著過濾時間的增加，濾袋外面粘附的粉塵也不時增加，濾袋阻力也相應增大，從而影響了除塵效率，此時啟動振打機構使粘附在濾袋外表的粉塵抖落下來，落在抽屜中的粉塵由人工拉出肅清。
單機除塵器的工作原理：
含塵氣體由進風口進入箱體，由濾袋停止過濾，粉塵被阻留在濾袋表面面，凈化后的氣體由風機經出風口排出箱體外，直接排入室內（亦可接風管排至室外）。
隨著主機連續工作，濾袋外面粘附的粉塵不時增加，使設備阻力不時上升，為此必需停止清灰，使粘在濾袋外面的粉塵抖落下來，經灰斗落至集塵器（抽屜）中，由人工肅清。
多管除塵器
含塵氣體由總進氣管進入氣體散布室，隨后進入陶瓷旋風體和導流片之間的環形空隙。導流片使氣體由直線運動變?yōu)閳A周運動，旋轉氣流的絕大局部沿旋風體自圓筒體呈螺旋形向下，朝錐體活動，含塵氣體在旋轉過程中產生向心力，將密度大于氣體的塵粒甩向筒壁。塵粒在與筒壁接觸，便失去慣性力而靠入口速度的動量和向下的重力沿壁面向下落入排灰口進入總灰斗。旋轉降落的外旋氣流抵達錐體下端位時，因圓錐體的收縮即以同樣的旋轉方向在旋風管軸線方向由下而上繼續做螺旋形活動（凈氣），經過陶瓷旋風體排氣管進入排氣室，由總排氣口排出。
電除塵器
電除塵器樹立在電除塵器和塵源控制辦法的根底之上，是處理小分散揚塵點除塵的新途徑。它應用消費設備的排風管或密閉罩作為極板，在罩或管內安設放電極，接上高壓電源而構成電場。含塵氣體經過電場時，粉塵在電場力作用下匯集在罩或管壁上，凈化后的氣體經過排風管排出。清灰靠人工振打或自重零落。特別適合于破碎、篩分車間和燒結輸料皮帶等分散揚塵點以及礦井巷道、小型鍋爐的煙塵凈化。簡易式電除塵器雖然方式較多，但歸結起來有罩式、管式和敞開式三種。
除塵安裝
罩式除塵安裝是將部分產生塵源點控制在密閉罩內，經過高壓電場抑止或捕集粉塵。典型的罩式除塵安裝用于原料的破碎、運輸和篩分的工藝設備上，如皮帶運輸機，振動篩、倉頂，及有料位落差的揚塵點上等。
防爆除塵器
由于鋁粉爆炸性粉塵在一定的濃度下，在遇到火花或靜電的狀況下很有可能發作爆炸或熄滅。
由于鋁粉爆炸，最關鍵的要素是鋁粉濃度，控制鋁粉爆炸最有效的方法，就是控制鋁粉的濃度。而該設備控制鋁粉濃度的工具是除塵器，只需拋丸機除塵器的工作狀態良好，除塵效果好，整個拋丸清算機設備的鋁粉濃度就不會升高。因而保證除塵用具良好的除塵效果，是該設備能否正常運轉的關鍵。除塵效果的優劣主要取決于過濾資料，當過濾資料梗塞時除塵效果就會大大降低。當過濾資料的通風及過濾狀況良好時，除塵器的靜壓室和動壓室的壓差會穩定在一個固定的范圍內，因而控制除塵器的壓差是控制除塵器工作狀態的最有效的方法?；诖它c(diǎn)，迪砂公司創造了防爆的除塵器，主要做法是將壓差控制儀，裝置在拋丸清算機除塵器左近沒有震動的中央，當拋丸機除塵器工作一段時間梗塞時，該儀器所檢測的壓差值就會發作變化，當檢測值超出設定上下限時，壓差控制儀就會控制除塵器的濾袋的清潔機構工作，如震打或反吹機構將除塵器濾材外表的灰塵去除，以保證除塵用具有良好的工作狀態。當自動清潔仍不能滿足請求時，壓差控制儀會控制報警器報警，并控制設備自動關閉，以防不測。
為確保平安運轉，我們?cè)趻佂铏C(jī)除塵器的關鍵部位還裝置了重力式自動瀉爆門，該安裝普通設計在拋丸室體和除塵管道的頂部，粉塵密集的部位，該安裝經過了準確計算，可以在爆炸剛發作時就能自動將門翻開，將爆炸壓力泄除以防止形成設備和人員的傷害。卸壓后該門依托重力自動關閉。
該拋丸機采用FEF210分室反吹的布袋式除塵器，除塵效率達99%以上，廢氣排放≤90mg/m3，契合GBJ4-73工業“三廢”排放規范，主風機功率30kw，除塵布袋采用具有防靜電功用的針刺氈工業濾布精細縫制而成，布袋能夠便當?shù)夭鹣峦Ｖ骨逑丛龠\(yùn)用。并且該濾袋在裝置過程中均停止牢靠接地，可有效地防止由于靜電惹起鋁粉爆炸的可能。
